کانکتور باتری – سوکت باتری مدل Proconnect CB

by: Proconnect-France

کانکتور باتری برای باتری ليفتراک، پالت تراک، استکر، ريچ تراک، يدک کش برقی، باتری يو پی اس، باتری لوکوموتيو، باتری قطار، باتری کاربردهای مخابراتی، باتری کاربرد نيروگاهی و تامين انرژی، شارژر باتری و کليه کاربردهای صنعتی باتری

این کالا موجود است .

لطفا برای آگاهی از قیمت تماس بگیرید .

جزییات بیشتر

جریان :

افزودن به سبد خرید

افزودن به علاقمندی ها

اطلاعات بیشتر
نظرات

کانکتورهای مدل CB شرکت Proconnect فرانسه در سه سايز CB50، CB175 و CB350 توليد می شوند و به ترتيب برای جريان های 50 آمپر، 175 آمپر و 350 آمپر (در حداکثر ولتاژ 600V) ساخته شده اند.

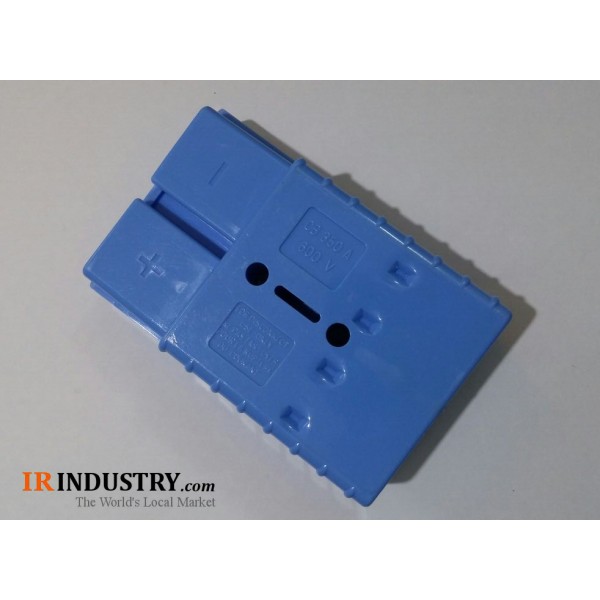

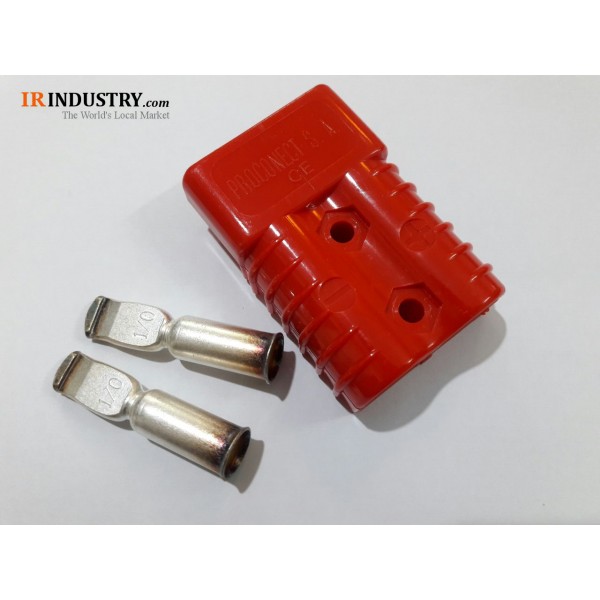

اين نوع از کانکتورهای باتری بصورت نر و مادگی نیستند و تنها يک شکل دارند. جهت مشخص کردن باتری های با ولتاژهای مختلف می توان از کانکتورهای باتری نوع CB با رنگ های مختلف استفاده نمود. کانکتور های باتری نوع CB شرکت پروکانکت در رنگ های خاکستری، آبی و قرمز توليد می شوند. جنس بدنه و پوشش عايق کانکتورهای باتری مدل CB Proconnect بر پايه پلی کربنات يا پلی آميد است و ضد اثرات مخرب هيدروکربن ها هستند.

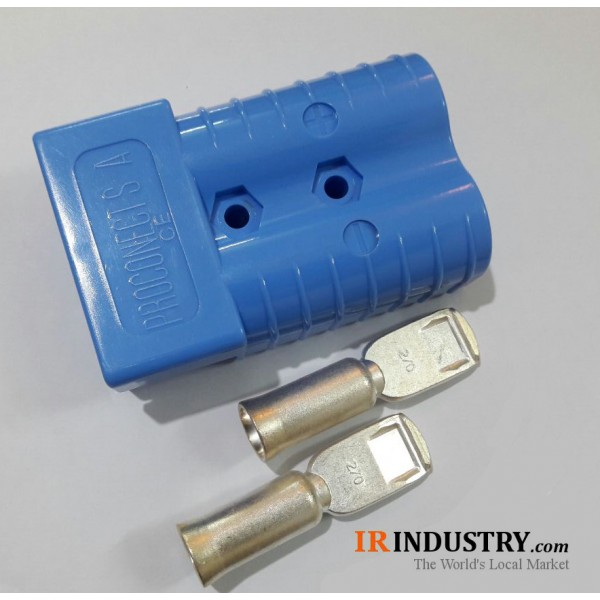

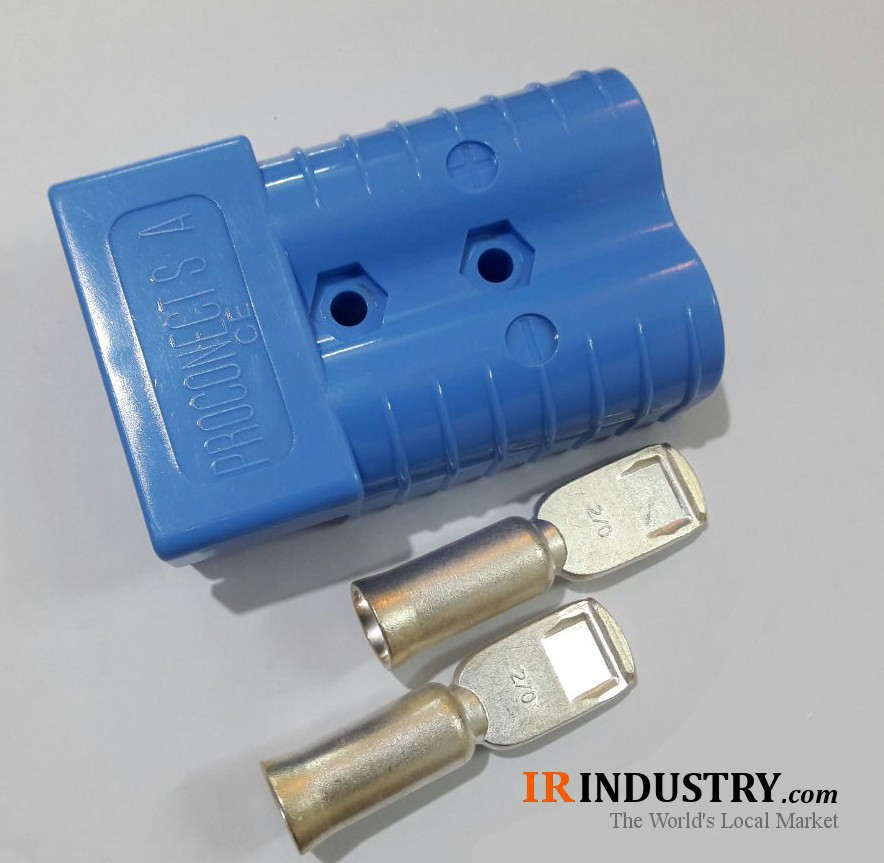

پلاتين يا کنتاکت يا کابلشو اين کانکتورهای باتری از جنس مس و با روکش نقره است. کابلشوهای اين کانکتور باتری را میتوان روی کابل پرس کرد يا آن را لحيم نمود. فنر پشت پلاتين ها که در بدنه عايق کانکتور تعبيه شده نيروی لازم جهت تماس کامل پلاتين ها روی هم (پس از جا زدن سوکت باتری) و داشتن کمترين مقاومت الکتريکی را فراهم می کند. حداکثر سايز کابل قابل استفاده برای اين کانکتورهای باتری70 ميلی متر مربع است. محدوده دمای کار اين سوکت های باتری از منفی 40 درجه سانتی گراد تا 125 درجه سانتی گراد است.

کانکتور های باتری مدل CB نسبت به کانکتورهای باتری مدل CBX دارای پلاتين های کوچکتری هستند و برای کارهای سبکتری ساخته شده اند.

يکی از مهمترين ويژگی های اين نوع کانکتورهای باتری جنس مستحکم بدنه عايق آنهاست. بدنه عايق این کانکتور باتری در عين حال که در مقابل نيرو و ضربه و مواد خورنده استقامت بالایی دارد، خاصیت عایقی الکتريکی خيلی خوبی هم دارد. فنر استيل موجود در پوشش عايق اين کانکتور باتری نيروی مناسبی را برای داشتن بهترين اتصال ايجاد می کند.

برای نصب کانکتور باتری:

ابتدا سر کابل ها را به اندازه لازم لخت کنيد و در داخل کابلشو (پلاتين) کانکتور باتری قرار دهيد. و توسط پرس کابلشو به دقت پرس کنيد يا آن را لحيم کنيد.

در سر پلاتين ها لبه ای وجود دارد که تیغه فنری موجود در پوشش عایق در آن گير می کند و پلاتين را نگه می دارد. با دقت پلاتين ها را داخل پوشش عایق کانکتور باتری قرار دهيد، به نحوی که صدای جا افتادن تیغه زير پلاتين فلزی شنيده شود و تیغه فلزی در جای خود زیر لبه پلاتين قرار گيرد و پلاتين در جای خود در درون پوشش عايق کانکتور باتری محکم شود.

با دست کابل ها را بکشيد تا از محکم بودن پلاتينها در درون پوشش عایق کانکتور باتری مطمئن شويد.
